SM40 Extra large

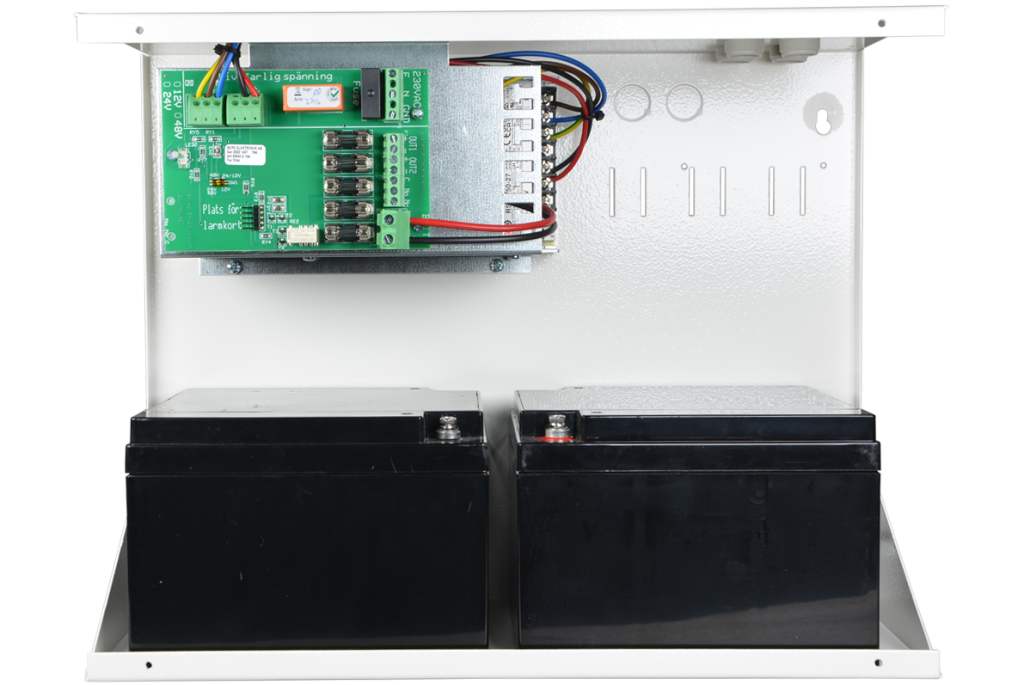

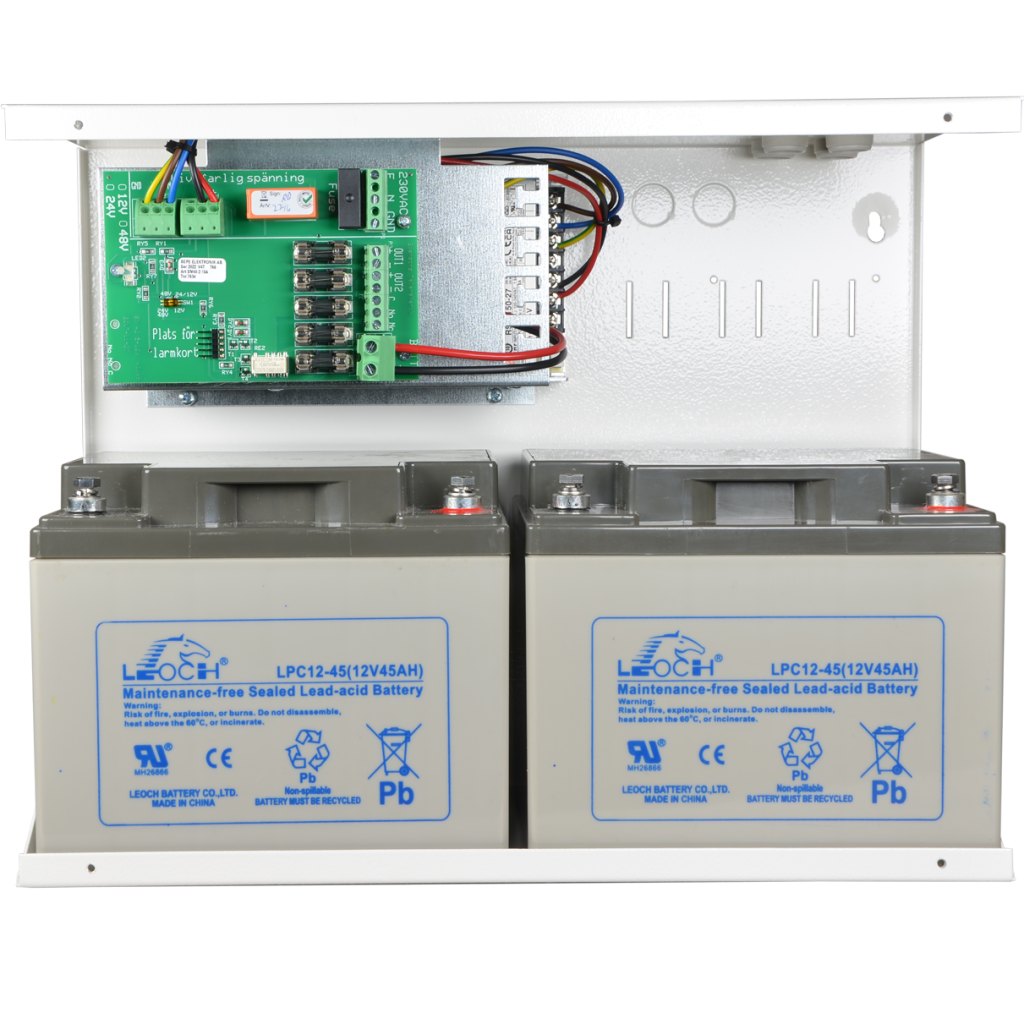

Vår största batteribackup, i SM40 serien, där man kan få plats med upp till 2st 45Ah batterier och få en riktigt stor och bra backup i måtten 320 x 420 x 180. Enkelt montage och gott om plats gör detta till en månsidig backup för större anläggningar och där man behöver stora batterier men ändå har ont om plats.
Har plats för larmkort SM102 och tre modulplatser för SPM900 serien, som ger fler funktioner och ökar säkerheten. Perfekt alla typer av passage- eller larmanläggningar eller annan utrustning som behöver lång backupptid.

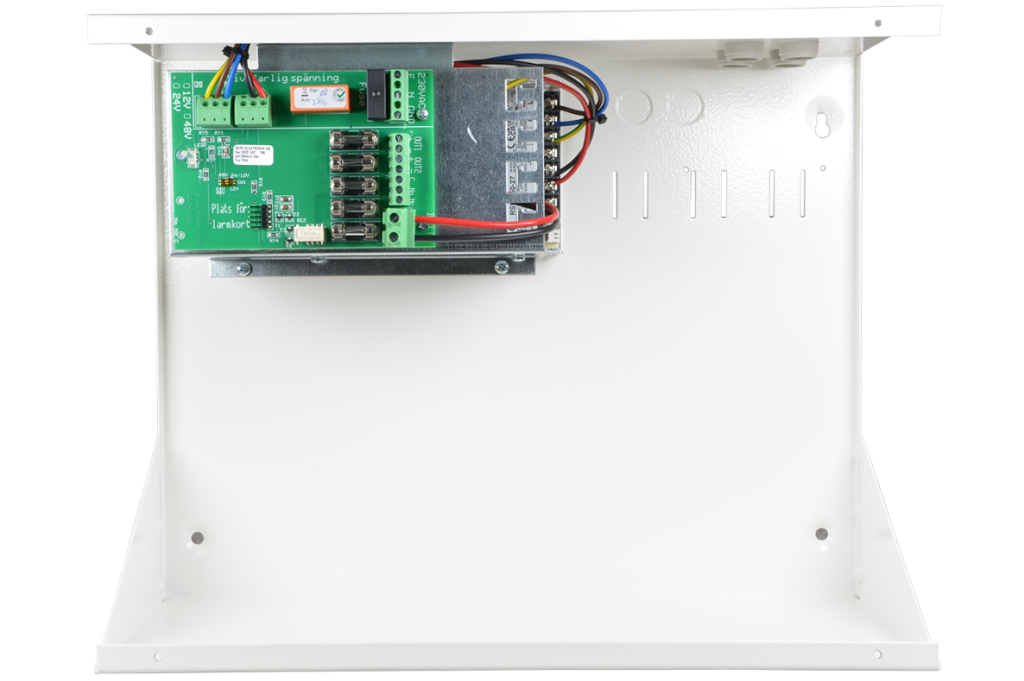

Utförande: Aggregatet är utfört i robust vit plåtkapsling med nätindikering på fronten. Kan enkelt förses med larmkort för olika typer av fellarm.
Skydd: Aggregatet är skyddad mot över-belastning och kortslutning. Nät, last och batteri skyddas av säkringar.
Indikeringar och larm: Nätspänning indikeras med grön lysdiod på fronten och larmrelä för nätavbrottslarm med växlande, spänningsfria kontakter.
Kan enkelt förses med larmkort SM102 för att batterilarm och likriktarfel.
Skalskydd Kan förses med Sab. 40 – sabotagekontakt.
Teknisk data
- Inspänning: 230VAC +/- 15% 1 fas 50-60Hz
- Utspänning: 27,4VDC 5-10A
- Rippelspänning: 150mV
- Förbrukning vid batteridrift: 1W
- Temp. omr.: -15 – 40 °C
- Utgångar: 2st
- Modulplatser (VMC): 3st
- Laddströmsreglering: Ja
- Djupurladdningsskydd: Ja
- IP-klassning: IP-20
- CE-märkt: Ja
Batteribackup
| Art nr | Typ | Ut VDC | Max A | Batteri | HxBxD mm |
| 52 570 30 | SM40/24-5/45 | 27,3 | 5 | Max 2x 45Ah | 320x420x180 |
| 52 570 31 | SM40/24-10/45 | 27,3 | 10 | Max 2x 45Ah | 320x420x180 |
Tillbehör
| Art nr | Typ | Beskrivning |
| 50 BS4 01 | Din-skene sats | 80mm inkl. skruv |
| 52 569 93 | SM102 | Larmkort batterifel och laddspänn.fel, låg batt.spänning |
| 52 579 94 | SM103 | Larmkort som SM102 + 30min nätlarmsfördröjning |
| 52 572 23 | SPM900-L | Säkringskort 5gr. 1-POL 7-30VDC |
| 52 475 61 | SPM905-L | Säkringskort 8gr. 1-POL Autofuse 7-30VDC |
| 52 573 72 | SPM903-L | Säkringskort med prioritetsfunktion |
| 52 570 65 | SM925 | Säkringskort DIN-skene fäste 5gr. 2-POL 7-30V |
| 52 573 71 | SPM902-L | DC/DC omvandlare Max 60V In / 9-28V 2A Ut |
| 52 579 90 | SPM904-L | DC/DC OMV 24V till 12V 5A |
| 52 579 91 | SPM906-L | DC/DC OMV 24V till 12V 8A |
