SM40 Large batteribackup

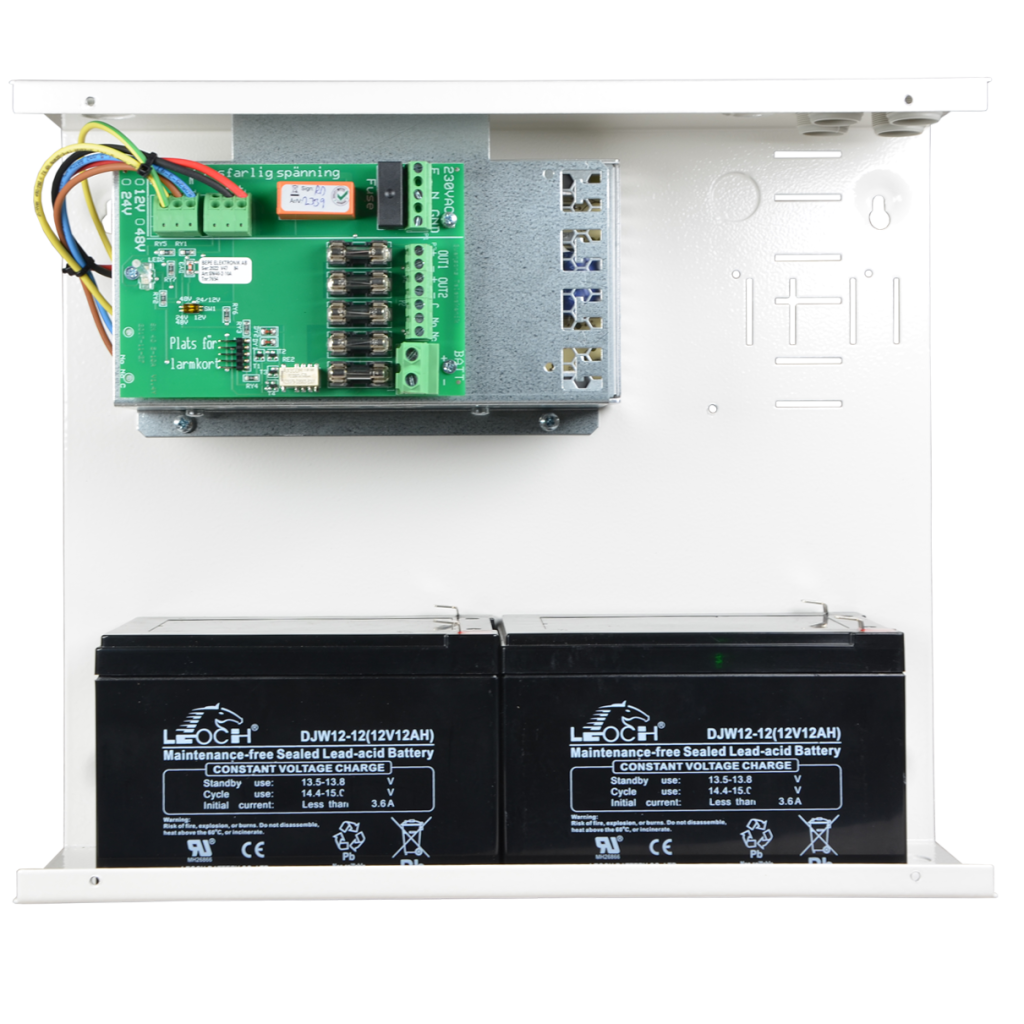

Detta är vår näst största batteribackup, i SM40 serien, och vår mest populara backup. Kanske så populär för att man kan få plats med upp till 2st 20Ah batterier och få en stor och bra backup i förhållandevis litet format som man kan lita på i många år.
Till det snabbt och enkelt montage och säker funktion. Har plats för larmkort SM102 och tre modulplatser för SPM900 serien, som ger fler funktioner och ökar säkerheten. Perfekt alla typer av passage- eller larmanläggningar eller annan utrustning som behöver lång backupptid.

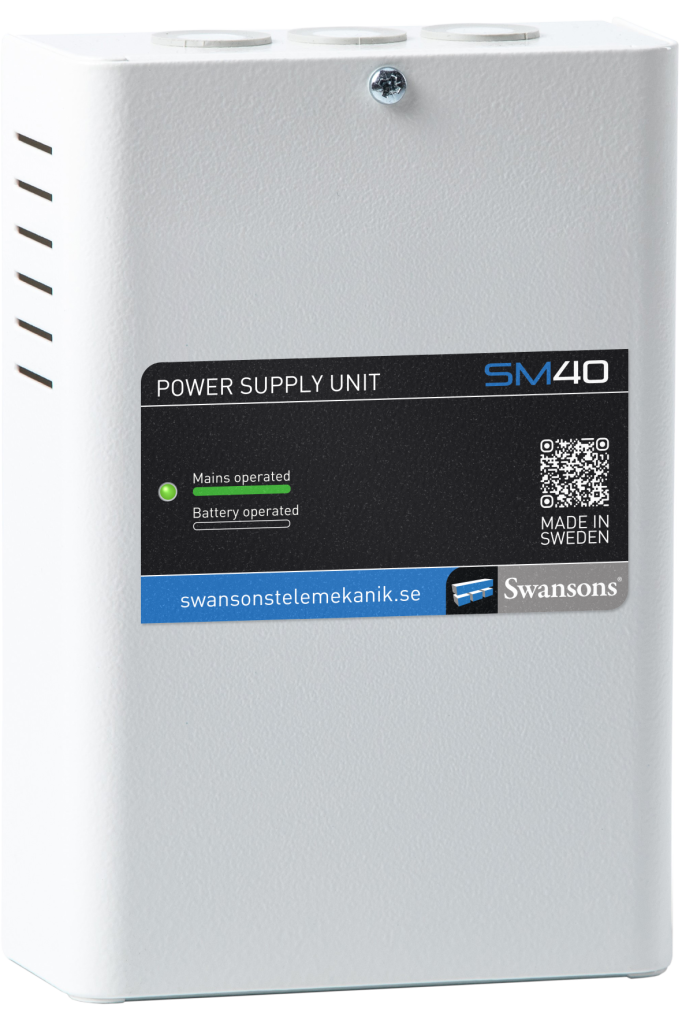

Utförande: Aggregatet är utfört i robust vit plåtkapsling med nätindikering på fronten. Kan enkelt förses med larmkort för olika typer av fellarm.
Skydd: Aggregatet är skyddad mot över-belastning och kortslutning. Nät, last och batteri skyddas av säkringar.
Indikeringar och larm: Nätspänning indikeras med grön lysdiod på fronten och larmrelä för nätavbrottslarm med växlande, spänningsfria kontakter.
Kan enkelt förses med larmkort SM102 för att batterilarm och likriktarfel.
Skalskydd Kan förses med Sab. 40 – sabotagekontakt.
Teknisk data
- Inspänning: 230VAC +/- 15% 1 fas 50-60Hz
- Utspänning: 27,4VDC 5-10A
- Rippelspänning: 150mV
- Förbrukning vid batteridrift: 1W
- Temp. omr.: -15 – 40 °C
- Utgångar: 2st
- Modulplatser (VMC): 3st
- Laddströmsreglering: Ja
- Djupurladdningsskydd: Ja
- IP-klassning: IP-20
- CE-märkt: Ja
Batteribackup
| Art nr | Typ | Ut VDC | Max A | Batteri | HxBxD mm | Datablad Sve | Datablad Eng |
| 52 570 42 | SM40/12-5 | 13,7 | 5 | Max 2x 20Ah | 300x360x110 | ||
| 52 570 44 | SM40/12-10 | 13,7 | 10 | Max 2x 20Ah | 300x360x110 | ||
| 52 570 47 | SM40/24-5 | 27,3 | 5 | Max 2x 20Ah | 300x360x110 | ||
| 52 570 48 | SM40/24-10 | 27,3 | 10 | Max 2x 20Ah | 300x360x110 | ||
| 52 570 49 | SM40/48-5 | 54,6 | 5 | Max 4x 9Ah | 300x360x110 |
Tillbehör
| Art nr | Typ | Beskrivning |
| 52 569 91 | SAB-40 | Sabotagekontakt |
| 50 BS4 01 | Din-skene sats | 80mm inkl. skruv |
| 52 569 93 | SM102 | Larmkort batterifel och laddspänn.fel, låg batt.spänning |
| 52 579 94 | SM103 | Larmkort som SM102 + 30min nätlarmsfördröjning |
| 52 572 23 | SPM900-L | Säkringskort 5gr. 1-POL 7-30VDC |
| 52 475 61 | SPM905-L | Säkringskort 8gr. 1-POL Autofuse 7-30VDC |
| 52 573 72 | SPM903-L | Säkringskort med prioritetsfunktion |
| 52 570 65 | SM925 | Säkringskort DIN-skene fäste 5gr. 2-POL 7-30V |
| 52 573 71 | SPM902-L | DC/DC omvandlare Max 60V In / 9-28V 2A Ut |
| 52 579 90 | SPM904-L | DC/DC OMV 24V till 12V 5A |
| 52 579 91 | SPM906-L | DC/DC OMV 24V till 12V 8A |
