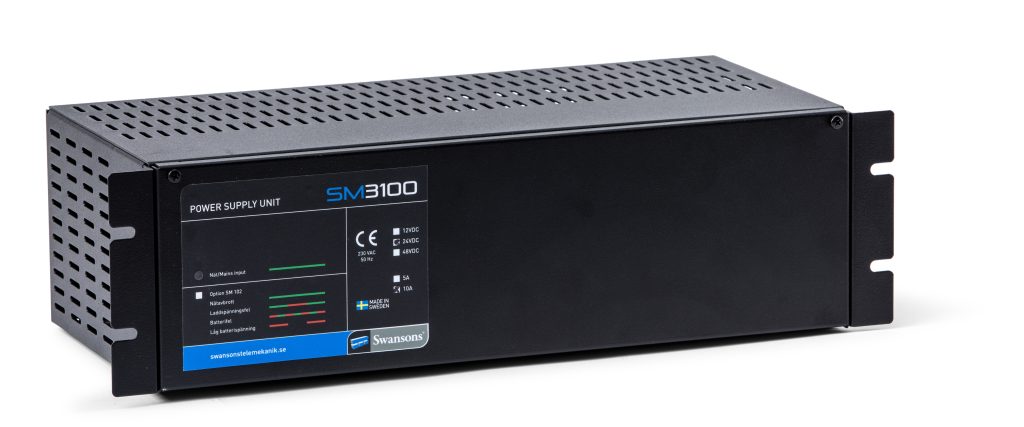

SM3100 Batteribackup - 19" strömförsörjning
SM3100 är en SM40 i 19 tums format och är det naturliga valet när man vill ha en säker och smidig batteribackup – en avbrottsfri strömförsörjning – som man kan lita på och som passar för rackmontage.
Användningsområde
Perfekt för drift av alla typer av svagströmsanläggningar, larm, brand och passagesystem, där man vill ha ett miljöanpassat och driftsäkert system. Snabb montering då den är komplett och färdig för ditt 19″ stativ – plugg and play!
Produktblad
Snabbdata
- Spänningar: 12V, 24V
- Ström: 5A och 10A.
- Batterier: max 12Ah.
- Utgångar: 2st 2-poligt avsäkrade
- L-Modulplats: 2 st
- Larm: Nätavbrottslarm Option – SM102
Teknik
SM3100 är primärswitchad med hög verkningsgrad och lämnar en väl filtrerad och stabil utspänning. Effektiv batteriaddning med 2-stegs laddning.
Kan parallellkopplas för att få större uteffekt eller kompensera spänningsfall i kablar.
Som tillval finns larmkort SM102 och SPM900 serien
Utförande
Utförande:

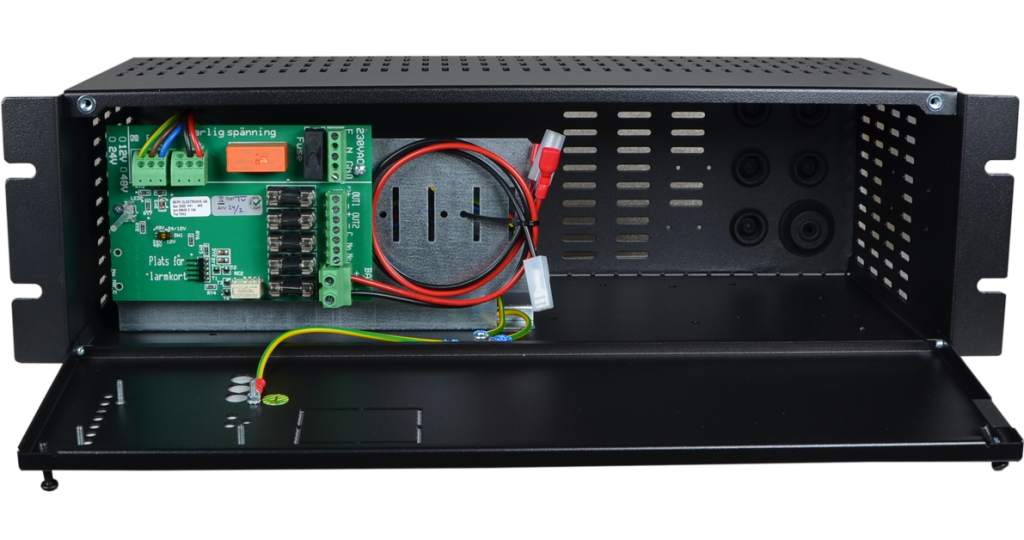

Aggregatet är utfört i svart självventilerad plåtkapsling. Passar i standard 19″-stativ med korta fästjärn. Har 2 st utgångar som är 2-pol avsäkrade, djupurladdningskydd och nätavbrottslarm som standard. Plats finns för max 2 st 12V 12Ah underhållsfria blybatterier i aggregatet.
Är försedd med en kraftig batteriplint och med extra batterienhet kan man få ytterligare batterikapacitet.
Aggregatet är utfört i svart självventilerad plåtkapsling. Passar i standard 19″-stativ med korta fästjärn. Har 2 st utgångar som är 2-pol avsäkrade, djupurladdningskydd och nätavbrottslarm som standard. Plats finns för max 2 st 12V 12Ah underhållsfria blybatterier i aggregatet.
Är försedd med en kraftig batteriplint och med extra batterienhet kan man få ytterligare batterikapacitet.
Specifikationer
| Art no | Type | Output VDC | Current A | Battery | HxWxD mm | Data sheet Swe | Data sheet Eng |
| 52 471 52 | SM3100/12-10 | 12 | 10 | Max 2x12Ah | 132x480x200 | ↗ | ↗ |
| 52 471 56 | SM3100/24-5 | 24 | 5 | Max 2x12Ah | 132x480x200 | ↗ | ↗ |
| 52 471 57 | SM3100/24-10 | 24 | 10 | Max 2x12Ah | 132x480x200 | ↗ | ↗ |
| 52 471 58 | SM3100/48-5 | 48 | 5 | Max 4x9Ah | 132x480x200 | ↗ | ↗ |
| Battery Box/Shelf | |||||||
| 52 471 66 | SBH52 | 12-24 | 32 | Max 2x45Ah | 285x480x200 | ↗ | ↗ |
| 50 1789 51 | SBH52-1 | 48 | 32 | Max 2x45Ah | 285x480x200 | ↗ | ↗ |
| 52 471 60 | SBX193 | 12-24 | 16 | Max 4x12Ah | 132x480x200 | ↗ | ↗ |
| 52 471 61 | SBX196 | 12-24 | 32 | Max 2x45Ah | 264x480x200 | ↗ | ↗ |
| 99 00 72 | SBX197 | 48 | 16 | Max 8x9Ah | 132x480x200 | ↗ | ↗ |
| Accessories | |||||||
| 52 569 91 | SAB-40 | Sabotagekontakt | ↗ | ↗ | |||
| 52 569 93 | SM102 | Larmkort batterifel och laddspänningsfel, låg batterispänning | ↗ | ↗ | |||
| 52 579 94 | SM103 | Larmkort som SM102 + 30min nätlarmsfördröjning | ↗ | ↗ | |||
| 52 572 23 | SPM900-L | Säkringskort 5gr. 1-POL 7-30VDC | ↗ | ↗ | |||
| 52 475 61 | SPM905-L | Säkringskort 8gr. 1-POL Autofuse 7-30VDC | ↗ | ↗ | |||
| 52 573 72 | SPM903-L | Säkringskort med prioritetsfunktion | ↗ | ↗ | |||
| 52 570 65 | SM925 | Säkringskort 5gr. 2-POL 7-30V | ↗ | ↗ | |||
| 52 573 71 | SPM902-L | DC/DC omvandlare Max 60V In/ 9-28V 2A Ut | ↗ | ↗ | |||
| 52 579 90 | SPM904-L | DC/DC OMV 24V till 12V 5A | ↗ | ↗ | |||
| 52 579 91 | SPM906-L | DC/DC OMV 24V till 12V 8A | ↗ | ↗ |
