PLINTBOX

KOPPLINGSBOX FÖR LENELKORT OCH PLINTAR

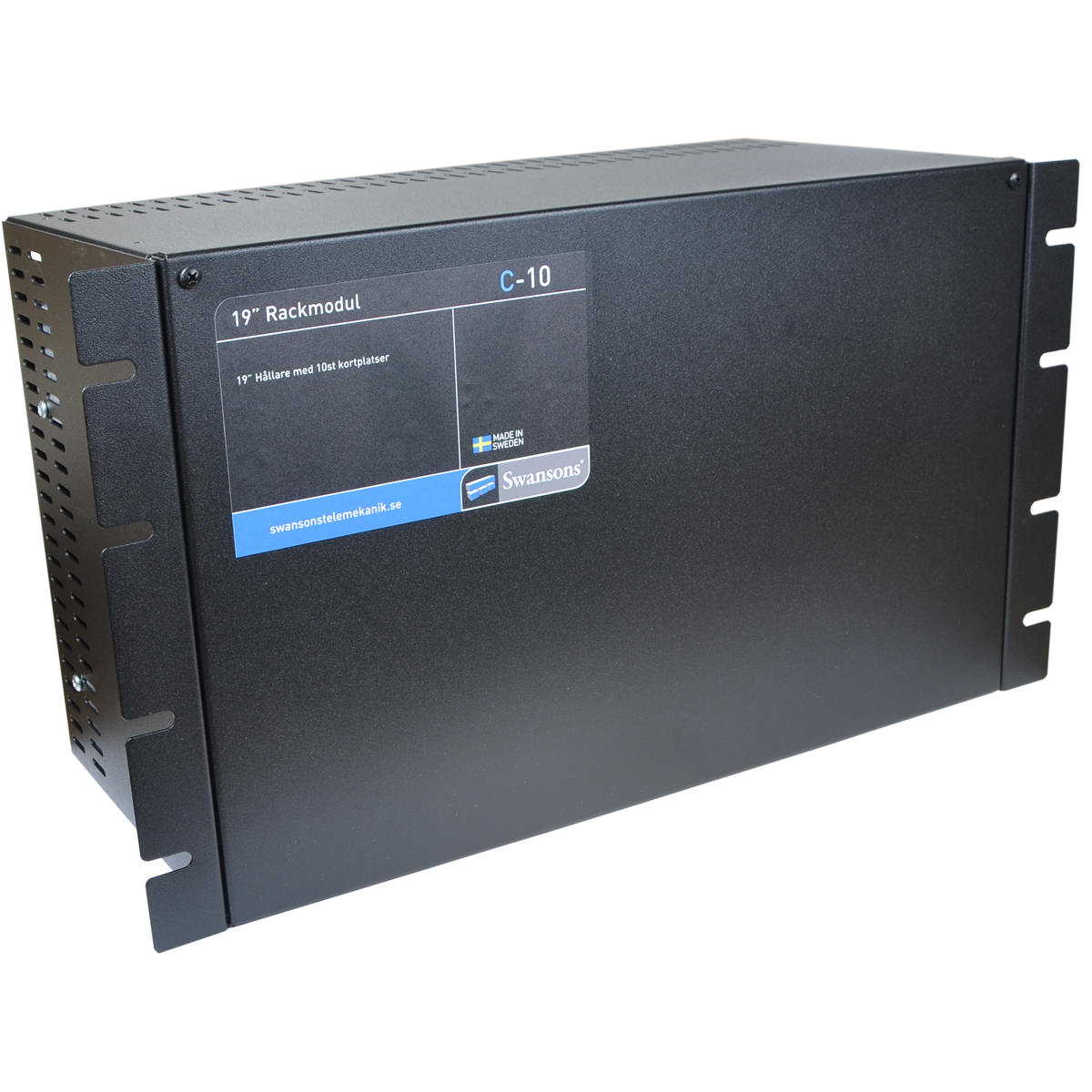

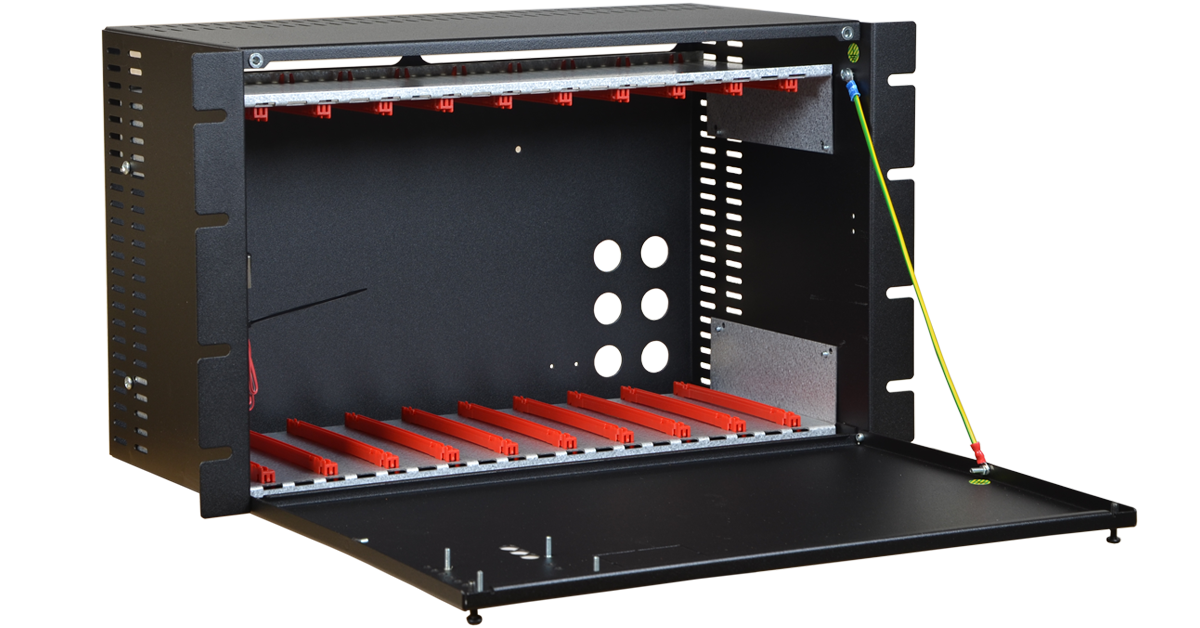

C-10

19”Kapsling för max 10 st. LNL/NGP - kort. Korten skjuts in på kortskenor med låsning.
Kabelgenomförning på baksidan och fäste för att avlasta kablarna finns på skenans framkant.
Är försedd med sabotagebrytare och jordning av front som gör luckan till en avlastningshylla. Kan kompletteras med färdig kablage med plint.

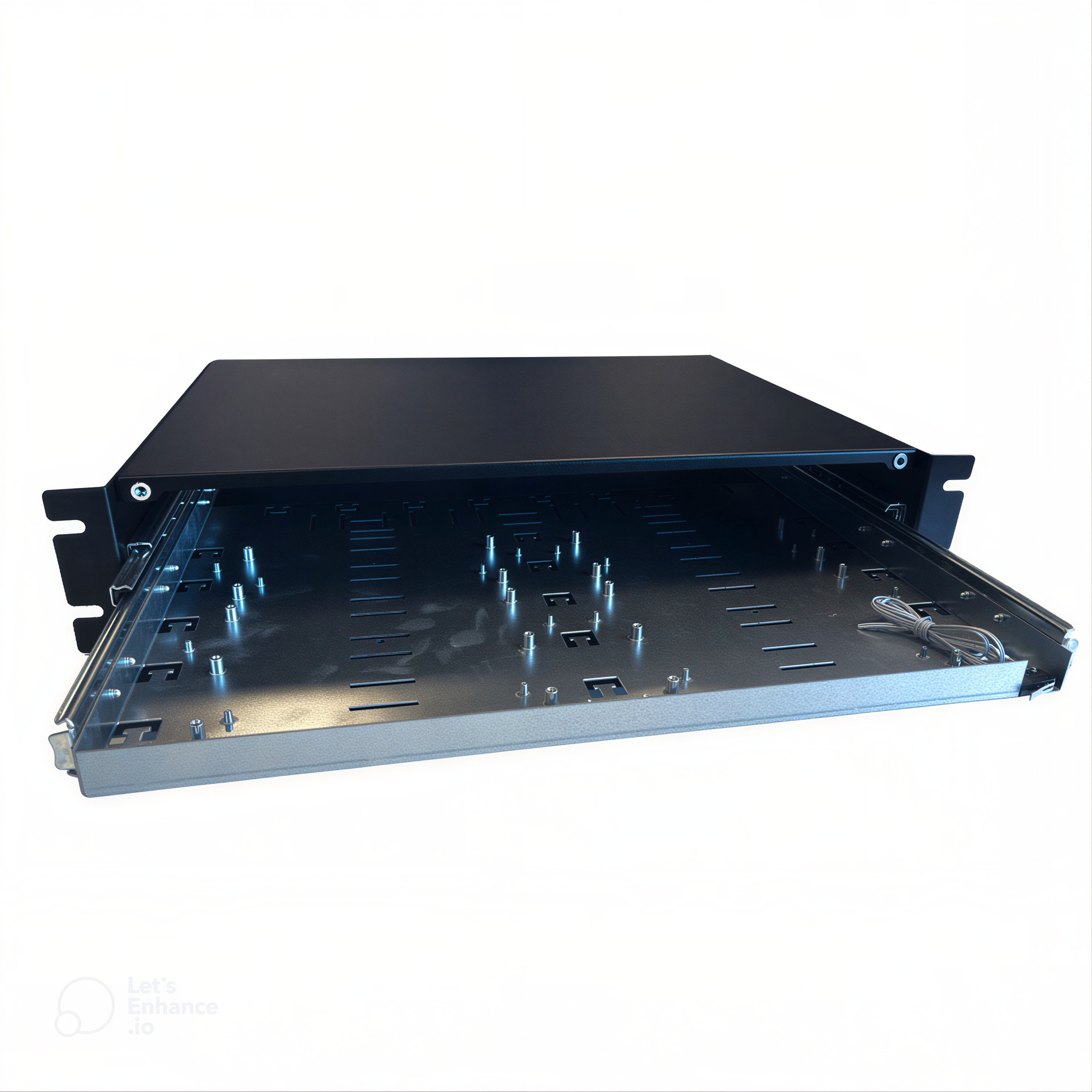

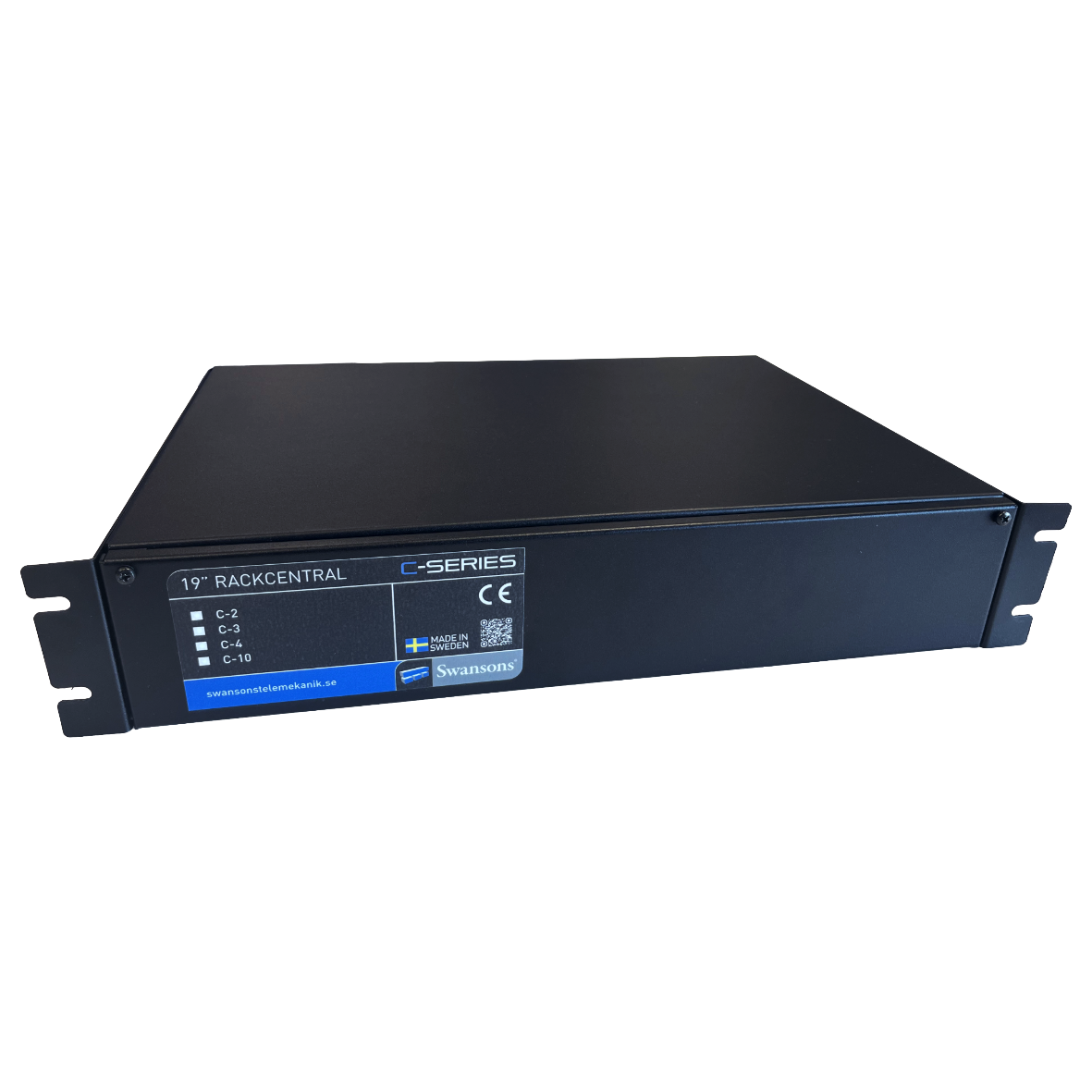

C-4

Snygg 19” kopplingsbox i svart plåt -3HE- med plats för 4 stycken I/O - kort. Utdragbara hyllor för montage av kort eller centralenhet. Distanser och skruvar följer med. Det finns även plats för SPM-kort so DC/DC omvandlare och plintar.

Väggkapsling för LNL

KAP-DC12010 - Kopplingsbox anpassad för LENEL´s LNL/NGP kort samt 3st plintplatser där man kan placera DC/DC omvandlare, BUS-kort eller kopplingsplintar. Kapslingen är utfört i vit plåtkapsling och avsett för väggmontage. Är försedd med 8st genomförningar uppifrån och 3st knockauter nedåt, kabelkanaler och med sabotagebrytare.
SPM150 väggkapsling i grå plast med genomskinlick lock som är komplett med hållare och genomförningar och kan förses med ett SM920 kort eller 2st plintkort mm. Täthet IP66.

Plintar och busskort

Plintkort med skruvplint och slitsplint eller kombinerade samt busskort med olika funktioner - se tabell nedan
C-10
C-10
C-4
C-4
KAP-DC12010
Kabinett
Art nr Typ Platser för LNL Plats för plinkort Plats för L-profil Montage HxBxD mm Datablad Sve Datablad Eng
5013110 KAP-DC12010 1 3 7 Vägg 230X365X45
C-4 4 4 19" rack 132x480x320
50 131 17                 C-10 10 19" rack 264x480x200
Kabinett
Art nr Typ Kompatibilitet Larmklass HxWxD mm Datablad Sve Datablad Eng
63 905 66 Väggkapsling för CLS DigiAir/GradeShift Pro 2 200x135x60
63 905 69 Väggkapsling för CLS DigiAir/GradeShift Pro 3 LK4 200x135x60
Plintkort
Art nr Typ Beskrivning In/ut antal In/ut typ HxBxD mm Datablad Sve Datablad Eng
55 013 111 SM9260SS   Plintkort 10 par slits/slits 120X38X15
55 013 112 SM9260SP   Plintkort 10 par slits/skruv 120X38X15
55 013 113 SM9260PP   Plintkort 10 par skruv/skruv 120X38X15
55 013 115 SM9270PS    Bussplint skruv/slits 120X38X15
SM9280PP Plint/busskort 20 pol skruv/skruv 95X90X20
55 013 116 SM9270PP Bussplint skruv/skruv 120X38X15
99 01 05 SM9262PP Plinkort 20 pol skruv/skruv 120X24X15
99 02 04 SM9271PS Bussplint slits/skruv 120X38X15
12 011 DC1 DC/DC omv 24-12V 0,8A 1/3 skruv 110x50x20
12 017      DC2,5 DC/DC omv 24-12V 2,5A 1/3 skruv 110x50x20
Accessories
Art nr Typ Beskrivning Datablad Sve Datablad Eng
52 573 71 SPM902-L DC/DC omvandlare Max 60V In/ 9-28V 2A Ut
