Ssinus vid nät och batteridrift150-2000w10-12 års batterierKraftfullt ups-relä och mjukstart – bra för led och stora induktiva lasterBatteriövervakning med test var 15 minut6 – 12 utgångar, beroende på modell, ställbara för hänvisning och nödbelysningIngång för start från brandlarm eller fasövervakning.

Nödljusaggregat

Q: Teknik

SM40 är primärswitchad med hög verkningsgrad och lämnar en väl filtrerad och stabil utspänning. Effektiv batteriaddning med 2-stegs laddning.Kan parallellkopplas för att få större uteffekt eller kompensera spänningsfall i kablar. Som tillval finns larmkort SM102 och SPM900 serien

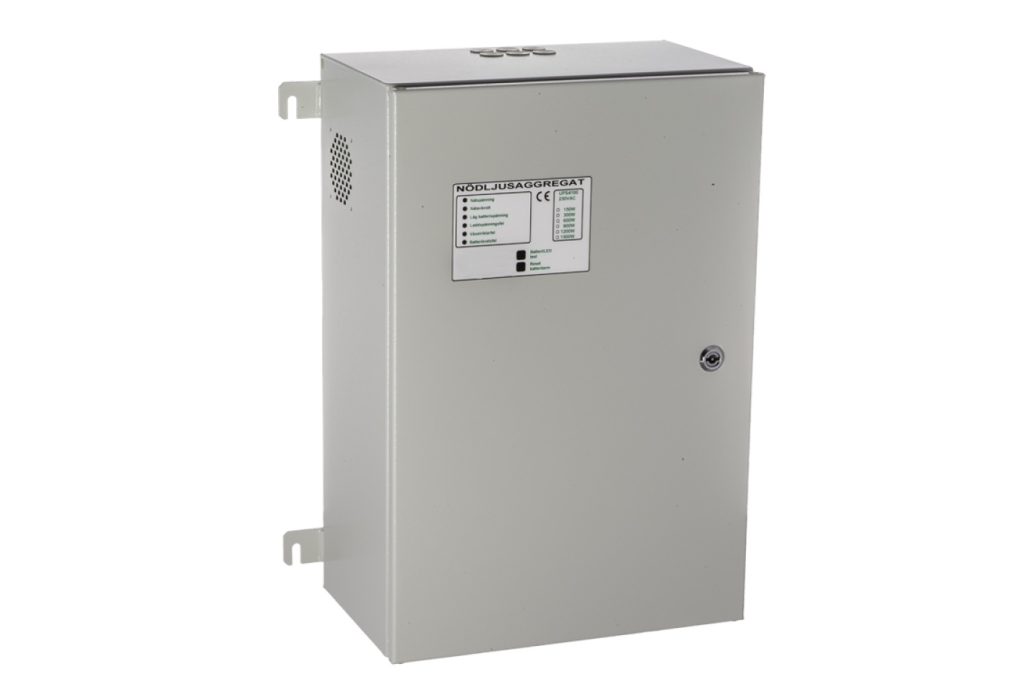

UPS4100 är ett reservkraftsaggregat för drift av nödljusarmaturer och som lämnar 100% spänning vid nöddrift, i minst 1 timma.
Armatur med glödlampor, LED, lysrör eller kompaktlysrör kan fritt blandas i samma installation.

‘Veckotest på 5 minuter och årlig test på i timma.
Aggregatet består av en primärswitchad laddningslikriktare på 24V DC, en växelriktare och inbyggda batterier. UPS4100 arbetar som en off-line UPS så vid nätdrift är växelriktaren obelastad och endast batterierna underhållsladdas. Detta är mycket energisparande och ger en verkningsgrad på ca 98%.

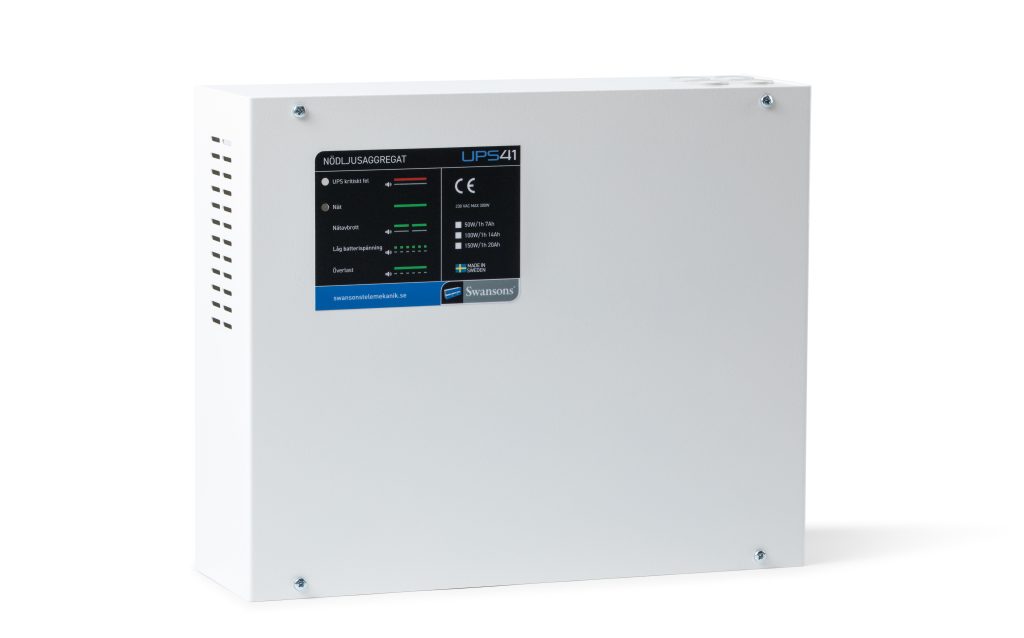

UPS41 – reservkraftsaggregat för drift av nödljusarmaturer från 50W till 100W.
UPS41 är en Off-line UPS med trapetsformad spänning vid batteridrift och sinus vid nätdrift. Perfekt för drift av mindre och mellenstora nödljusarmaturer. Har en utgång med konstant spänning och en som startar vid nätspänningsavbrott eller nödingång.
Väggmontage för fast installation.

Produktblad

Snabbfakta

Ssinus vid nät och batteridrift
150-2000w
10-12 års batterier
Kraftfullt ups-relä och mjukstart – bra för led och stora induktiva laster
Batteriövervakning med test var 15 minut
6 – 12 utgångar, beroende på modell, ställbara för hänvisning och nödbelysning
Ingång för start från brandlarm eller fasövervakning.

Teknik

SM40 är primärswitchad med hög verkningsgrad och lämnar en väl filtrerad och stabil utspänning. Effektiv batteriaddning med 2-stegs laddning.
Kan parallellkopplas för att få större uteffekt eller kompensera spänningsfall i kablar.

Som tillval finns larmkort SM102 och SPM900 serien

Batteribackup

Art nr	Typ	In/ut VAC	Antal utg	Effekt W	Batteri	HxBxD mm
52 575 25	UPS41-300 50W/1h	230/230	2	300	7Ah	210x310x80
53 575 26	UPS41-300 100W/1h	230/230	2	300	14Ah	300x360x110
54 575 27	UPS41-300 150W/1h	230/230	2	300	20Ah	300x360x110
11 150	UPS4100/1/12 Sin	230/230	6	150	2x 12Ah	400x400x210
11 151	UPS4100/2/24 Sin	230/230	6	400	2x 24Ah	400x400x210
11 152	UPS4100/3/45 Sin	230/230	6	600	2x 45Ah	600x400x250
11 153	UPS4100/4/65 Sin	230/230	12	1000	2x 65Ah	850x650x295
11 155	UPS4100/6/100 Sin	230/230	12	1500	2x 100Ah	850x650x295
11 156	UPS4100/7/120 Sin	230/230	12	2000	2x 120Ah	850x650x295
